解析钢、铝外壳母线槽的结构特点和适用范围

文章来源:   作者:admin   发布时间:2022-02-25   浏览次数:66次

母线槽由铜、铝母线柱构成的一种封闭的金属装置,用来为分散系统各个元件分配较大功率。它具有结构特点简捷 ,适应范围广泛等优点。

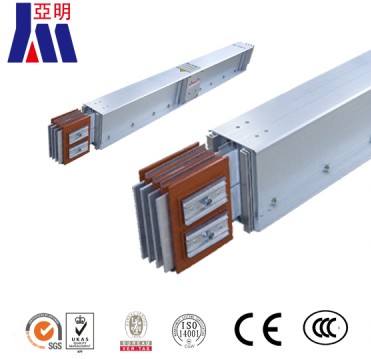

1.AMC-2铝壳母线槽的结构特点:
母线槽外壳采用冷压成型的轨道铝合金型材,装配简单快捷,外形美观。采用分离空气绝缘型式,其相间及相地之间的净距离远远大于标准要求,极为安全可靠。内部绝缘件均采用高强度环氧树脂材料,提高了母线槽的抗动、动热稳定的能力。接头采用对接式连接方式,同时采用双连接铜排,有效地增加了接头的接触面积,且安装方便、快捷。
2.AMC-2铝壳母线槽适用范围:
RSMX-AMC系列铝合金空气绝缘封闭母线、专供交流三相四线、三相五线制,频率50~60Hz,额定电压至 660V,额定工作电流 100~4000A的供配电系统传输电能之用。AMC-2铝壳母线槽主要用于现代化的厂房、车间和高层建筑,特别适用于空气湿度较大和盐雾污染较大的场所。

封闭式母线槽(简称母线槽)是由金属板(钢板或铝板)为保护外壳、导电排、绝缘材料及有关附件组成的母线系统。它可制成每隔一段距离设有插接分线盒的插接型封闭母线,也可制成中间不带分线盒的馈电型封闭式母线。在高层建筑的供电系统中,动力和照明线路往往分开设置,母线槽作为供电主干线在电气竖井内沿墙垂直安装一趟或多趟。

按用途一趟母线槽一般由始端母线槽、直通母线槽(分带插孔和不带插孔两种)、L型垂直(水平)弯通母线、Z型垂直(水平)偏置母线、T型垂直(水平)三通母线、X型垂直(水平)四通母线、变容母线槽、膨胀母线槽、终端封头、插接箱、终端接线箱、母线槽有关附件及紧固装置等组成。

母线槽按绝缘方式可分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽三种。
按其结构及用途分为密集绝缘、空气绝缘、空气附加绝缘、耐火、树脂绝缘和滑触式母线槽。
按其外壳材料分为钢外壳、铝合金外壳和钢铝混合外壳母线槽。

 以往的母线槽的外壳一般采用钢板弯制成型或采用简单的铝合金型材,由于这两种外壳,没有一定的防水措施,在灭火过程中或平时遭雨淋时,水极易浸入母线槽而造成短路,使整个产品防水等级普遍较低,产品质量也不能得到保证。
